Подборка конструкций
для разработки упаковки из картона и бумаги:
модели, чертежи
Если вы находитесь на стадии разработки упаковки или хотите усовершенствовать ее внешний вид для уже выпускаемой продукции — эта страница для вас. Здесь собраны различные варианты конструкций для изготовления упаковки из картона или плотной бумаги, которые можно взять за основу, а при необходимости — доработать и видоизменить в соответствии с вашими требованиями.
Мы подобрали модели лотков и коробок, которые одновременно функциональны и экономичны в изготовлении. Здесь вы найдете преимущественно самосборные конструкции, которые удобны для ручной сборки, с надежной фиксацией закрывающих клапанов. Модели коробок со склейкой по одной стороне предполагают склеивание на автоматическом оборудовании, которым располагает наша типография, и дальнейшую ручную сборку при упаковке продукции.
- На чертежах пунктиром обозначены линии сгиба (фальцевания).
- Линия из крупных точек — место нанесения клея.
ЛОТКИ
К этому виду относят широкие коробки без верхней крышки. Обычно продукцию, упакованную в картонный лоток, дополнительно оборачивают в прозрачную или запечатанную полиэтиленовую или ПВХ пленку. Лоток, задвинутый в картонную или бумажную обечайку — хорошая альтернатива картонной коробке.
Лоток с угловыми замками и боковыми клапанами (самосборный)
Лоток с угловыми замками и верхними торцевыми клапанами (самосборный)
Верхние торцевые клапаны придают дополнительную прочность конструкции, на них можно разместить рекламную информацию.
Лоток с язычковыми замками (самосборный)
Лоток с двойными замками (самосборный)
Такая конструкция будет уместна для надежного соединения лотков с высокими стенками.
Лоток с Т-образными замками, со скошенными боковыми и торцевыми стенками (самосборный)
Лоток со сдвоенными торцевыми стенками(самосборный)
Лоток со сдвоенными торцевыми стенками и язычковыми затворами (самосборный)
Лоток со сдвоенными торцевыми и боковыми стенками (вариант 1) (самосборный)
Лоток со сдвоенными торцевыми и боковыми стенками (вариант 2) (самосборный)
Лоток со сдвоенными стенками и двойным дном (самосборный)
Лоток с объемными боковыми стенками и сдвоенными торцами (самосборный)
Лоток с объемными стенками и усиленным дном (из двух деталей)
Лоток с объемными стенками и сдвоенным дном (самосборный)
Сужающиеся к низу боковые стенки и укрепленное дно — это отличный лоток для ручек и подобных предметов.
КОРОБКИ
Коробка с объемными боковыми сторонами и откидной крышкой с замком (самосборная)
В закрытые объемные боковые отделения можно поместить мелкие предметы. Этот лоток будет полезен для товаров для рукоделия.
Коробка со сдвоенными боковыми стенками и откидной крышкой (самосборная)
Коробка со съемной крышкой и угловыми замками (из двух деталей) (самосборная)
Коробка с вставными запорными клапанами (склейка по боковой грани)
В нашей типографии работает линия автоматизированной склейки коробок.
Коробка с двумя язычками (склейка по боковой грани)
Язычки сверху и снизу дополнительно фиксируют верхнюю и нижнюю закрывающиеся крышки коробки.
Коробка с панелью для подвешивания (склейка по боковой грани)
Коробка с двойным замком сверху и шлицевым затвором снизу (склейка по боковой грани)
Эта модель будет уместна для упаковки флаконов. Нижний и верхний замки надежно удержат содержимое от случайного выпадения из коробки.
Коробка с двумя затворными клапанами сверху и снизу (склейка по боковой грани)
Коробка с тремя запорными клапанами сверху и снизу (склейка по боковой грани)
Коробка самосборная с верхним вставным клапаном и боковыми самозатворами
Коробка с верхним вставным клапаном (склейка по боковым граням)
Коробка с удлиненным верхним клапаном (склейка по боковой грани)
Коробка с запорными клапанами и наклонным верхом (склейка по боковой грани)
Коробка с боковой панелью (склейка по боковой грани)
Коробка с широкой задней подвесной панелью (склейка по боковой грани)
Коробка объемная с окном и двойной крышкой (склейка по передней грани)
Коробка с цельнокроеной ручкой и боковыми запорными клапанами (со склейкой)
Коробка с цельнокроеной ручкой и окошком в виде сердца (склейка по боковой грани)
Коробка с декоративным верхним замком (склейка по боковой грани)
Треугольная коробка с отрывной полосой (склейка по боковой грани)

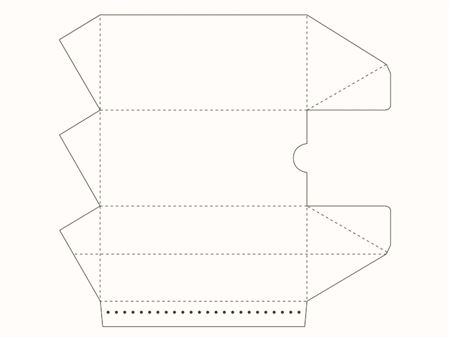

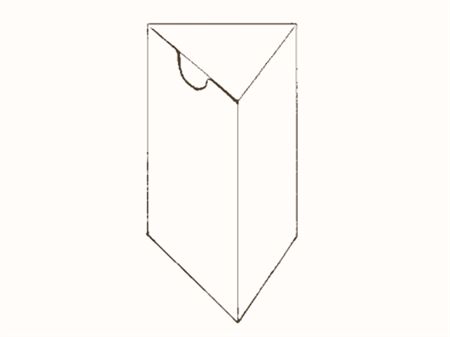

Треугольная коробка (склейка по боковой грани)
Готовые изделия — варианты НЕСТАНДАРТНОЙ УПАКОВКИ >>>

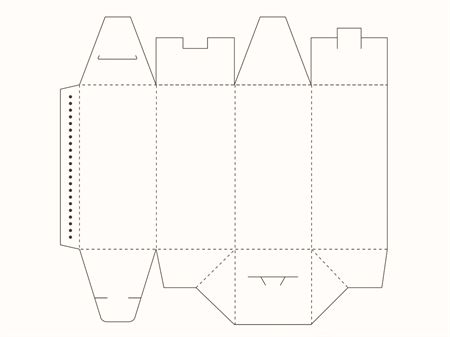

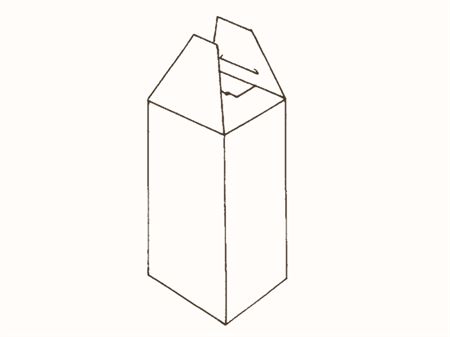

Коробка с шестью гранями (склейка по боковой грани)

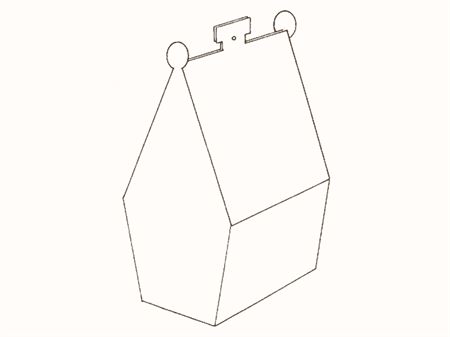

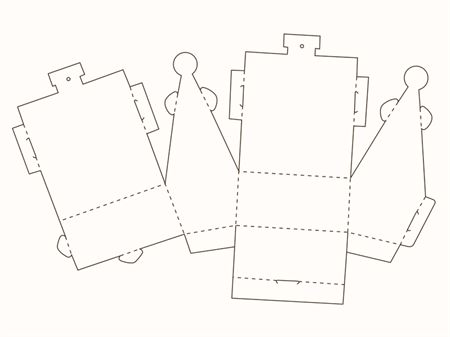

Коробка-домик самосборная
